Может показаться, что монтаж металлоконструкций начинается в тот самый момент, когда на площадку въезжают тяжеловозы — с шипением пневмотормозов, грохотом двутавровых балок, падающих на деревянные подкладки, и свистом сигнальных флажков крановщика.
Я должен сказать вам прямо: вы смотрите не с той стороны. Настоящая история любого стального каркаса началась за недели, а то и месяцы до этого, глубоко в кубометрах бетонного фундамента. За всю свою карьеру в управлении монтажом и стоимостном инжиниринге я видел столько криво установленных опорных плит, где базовые принципы передачи нагрузки были проигнорированы, как будто команда собирала не каркас многоэтажного здания, а мебель для гостиной. Эта дилетантская халатность — первый гвоздь в гроб качества проекта.

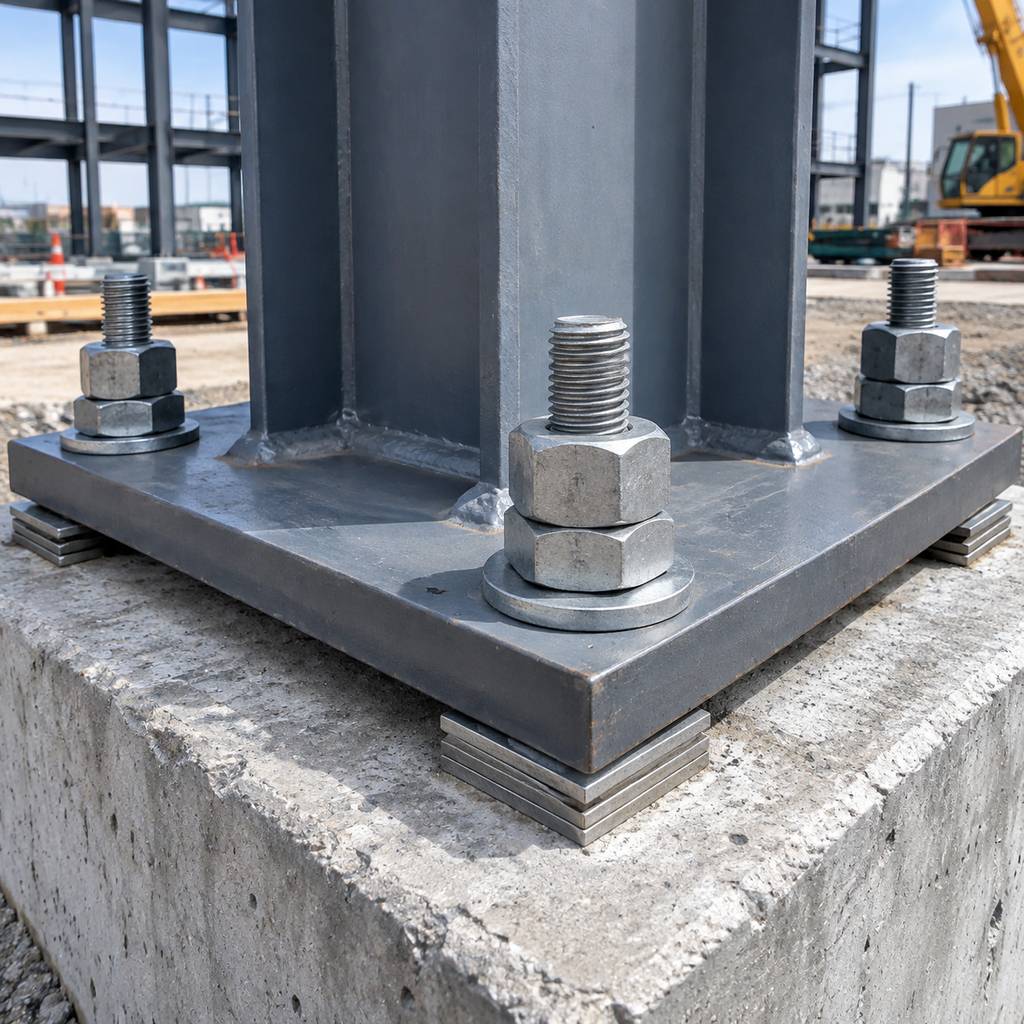

Позвольте вернуть вас к одному прибрежному объекту — воспоминанию, которое до сих пор служит уроком для моих молодых инженеров. Прибрежные ветры были беспощадны; это были не просто порывы, а резкие, соленые шквалы, срывающие бумагу с чертежных досок. На том объекте всё с базовыми плитами было в порядке — кроме самого критического требования: горизонтальности. Чтобы избежать мучительных и дорогостоящих затрат на демонтаж свежего бетона для выравнивания отметок, подрядчик пошел на самый старый и грязный трюк в индустрии: использование «неинженерных» подкладок (shims). Они просто напихали тонкие, неравномерные металлические пластины под опорные плиты, пытаясь косметически скрыть неровности бетонного основания.
Внешне всё выглядело вертикально и аккуратно. Но как только первая многотонная колонна была установлена и нагружена, весь узел «заиграл» на шатких точечных опорах. Для профессионала это не повод для шуток. Если колонна отклоняется от вертикали всего на десять миллиметров у основания, на высоте двадцати метров эта ошибка превращается в десятки сантиметров отклонения.
Что происходит дальше? На четвертом этаже бригада вступает в изнурительную борьбу с ломами, лебедками и грубой силой кранового троса, пытаясь «впихнуть» колонну в проектное положение. Болты затягиваются, узел фиксируется, и все выдыхают, думая, что «проблема решена». Но это вынужденное примирение — ложь. Это механическое напряжение остается запертым в кристаллической решетке стали, как «бомба замедленного действия», ожидающая первого сейсмического толчка или ураганного ветра.
Идеально установленная, строго горизонтальная опорная плита — это гордость инженера по монтажу. Если в первый день, пока анкерные болты еще открыты, а высокоточный безусадочный раствор (non-shrink precision grout) еще не залит, вы тратите часы на фиксацию этой плиты с помощью лазерных нивелиров и жестких кондукторов — вы проявляете высшее уважение к будущему этого здания.
Затем наступает этап подливки (grouting). Я видел бригады, которые относятся к высокоточному безусадочному раствору как к обычному плиточному клею, «зашлепывая» его под плиту как попало. Этот раствор — не косметика; это физический мост, передающий колоссальную нагрузку от колонны на массив фундамента. Если раствор уложен без надлежащего напора, с пустотами и без вибрирования, под плитой образуются каверны. Эти скрытые полости превращаются в резервуары для конденсата и очаги агрессивной коррозии.
Десять лет спустя, когда фасад выглядит безупречно, основание вашей колонны сгнивает изнутри. Опорная плита — это не просто кусок стали; это позвоночник вашего каркаса.
Борьба с ветром: Когда колонна дрожит
Вы когда-нибудь стояли на открытой площадке, наблюдая, как двенадцатиметровая колонна дрожит на прибрежном ветру, словно сухая ветка ивы?
Без преувеличения, это самое нервирующее зрелище на монтажной площадке. Вы устанавливаете колонну, монтажники наживляют гайки на анкерные болты, кран отцепляется, чтобы взять следующую деталь. Эти несколько минут без фиксации — чистый стресс. Это момент истины, когда дисциплина на площадке обнажается.
Многие неопытные бригады, одержимые скоростью, устанавливают колонну, закручивают гайки «от руки» и сразу дают команду крану уходить. Это грубейшая ошибка. Высокая стальная колонна без временных расчалок или жестких диагональных связей в штормовой ветер ничем не отличается от человека, пытающегося устоять на одной ноге.
Один порыв ветра ловит фланец, и равновесие нарушается. Пока колонна раскачивается, колоссальные локальные напряжения разрывают анкерные болты и крошат свежеуложенный раствор.
Представьте, что будет, если монтажник попытается принудительно соединить эту вибрирующую колонну со следующей балкой жесткого рамного узла. Что вы создали? Вы объявили гражданскую войну внутри собственного каркаса. Сталь отчаянно пытается вернуться в состояние покоя, а ваш жесткий узел не дает ей этого сделать.
Я вбиваю это правило своим бригадам ежедневно: Сначала зафиксируйте колонну в пространстве; только потом трогайте вторичные болты и сварные швы. Временные расчалки — это не декорация; это ваша страховочная сеть. Колонна должна стоять настолько жестко и вертикально, чтобы она ощущалась не как подвешенный на кране кусок металла, а как органическое продолжение земной коры.
Если вы видите, что колонна качается — ваш процесс нарушен. Подрядчики постоянно жалуются, что установка расчалок «съедает» драгоценное время крана. Мой ответ неизменен: десять минут на установку двух тросов стоят в тысячу раз дешевле, чем ночной кошмар по выравниванию двадцатиметрового перекошенного каркаса после монтажа перекрытий.
Молчаливое преступление: Правда о сварке и резке на площадке
Давайте взглянем правде в глаза: несовпадающие отверстия под болты.
Каждый раз, когда я вижу это, меня охватывает ярость. Все мы знаем теорию: 3D-модель в Tekla была идеальна, линии сверления с ЧПУ откалиброваны. Но на высоте пятидесяти футов, на ветру, отверстия в соединительной пластине не совпадают с отверстиями в балке на пять мучительных миллиметров.
Это тот самый рубеж, где проверяется инженерная этика.
Нетерпеливый прораб обязательно крикнет: «Тащи газовый резак! Расширь отверстие и забевай болт!»
Называйте вещи своими именами: это инженерное преступление.
Используя кислородно-ацетиленовую горелку для расширения отверстия, вы подвергаете сталь неконтролируемой термической травме. Вы разрушаете тонкую зернистую структуру, оставляя вокруг отверстия зону термического влияния (ЗТВ) с микротрещинами и хрупким мартенситом. Эти рваные края работают как концентраторы напряжений. Вы уничтожаете расчетную несущую способность узла.
А что происходит при сварке? Враг номер один — влажность. Многие наши объекты находятся в условиях морского тумана или высокой влажности. Сварщик замерз, устал, он хочет побыстрее закончить узел и уйти.
Если сварщик начинает варить на холодном, влажном металле без предварительного подогрева, катастрофа неизбежна. Электрическая дуга моментально разлагает атмосферную влагу () на водород и кислород. Водород проникает глубоко в сварочную ванну. Из-за быстрого охлаждения шва массивной балкой, которая работает как теплоотвод, происходит водородное охрупчивание (HICC) — образование холодных трещин.
Эти микротрещины невидимы глазу. Они скрываются под косметически здоровым швом, работая как структурные бомбы замедленного действия.
Порядок в хаосе: Логистика как мультипликатор качества
Строительная площадка хаотична по своей природе: грязь, рев дизельной техники, висящие в воздухе грузы и физическое истощение монтажников. Если ваше управление проектом не вносит порядок в этот хаос, вы проиграли еще до начала.
Я видел площадки, где пятидесятифутовые балки были брошены в самом грязном углу склада. И дни спустя я наблюдал, как двухсоттонный кран сжигал сорок пять минут дорогостоящей аренды, пытаясь вытащить одну конкретную балку из кучи металлолома.
Это не просто потеря денег; это издевательство над конструкцией. Таскать балки по грязи — значит повреждать антикоррозийное покрытие, забивать отверстия песком и убивать гидравлику крана.
Я одержим последовательностью монтажа.
При планировании монтажа на неделю вперед вы должны до последнего болта знать, где находится каждая деталь в трехмерном пространстве. Компоненты должны приходить на площадку как детали конструктора, отсортированные в обратном порядке монтажа.
Управление складом на площадке — это последний оплот стоимостного инжиниринга. Чем меньше балку перекладывают, поворачивают и волокут, тем чище, ровнее и безопаснее будет ваш финальный каркас.
Мировой уровень монтажа — это не крики на площадке, а хореография. Если вы видите плавные, непрерывные дуги стрелы крана и монтажников, которые спокойно ждут деталь, не дергаясь по пустякам, — вы видите настоящее управление проектом.
Отступите от тоннажа и подумайте о людях. Монтаж стальных конструкций — это тяжелый, безжалостный физический труд. Монтажники, проводящие по десять часов на узких фланцах в мороз или жару, несут невероятную физическую нагрузку.
Здесь меняется ваша позиция как руководителя. Ваша миссия — не быть «полицейским», а быть лидером. Глядя в глаза сварщику, не читайте ему пункты из СНиПа. Скажите: «Брат, сделай этот корень шва так чисто и с таким проваром, чтобы, если через двадцать лет здесь случится землетрясение в 8 баллов, этот узел стал причиной того, что люди внутри выживут».
Это и есть «человеческое лицо» инженерии.
Рабочий чертеж — это не священное писание; это инженерная гипотеза. Оказавшись на площадке, вы быстро поймете, что физическая география плевать хотела на ваши идеальные линии в CAD. Анкерные группы смещаются под давлением бетононасосов; вертикальность колонн «гуляет» от температурных расширений.
Дилетант отвечает на эти нестыковки «силовым» методом: кувалдами, лебедками, грубой силой. Это не строительство — это механическое насилие.
Вы должны научиться принимать реальность «как построено» (As-Built). Если группа анкерных болтов сместилась на двадцать миллиметров — не пытайтесь принудительно натянуть балку, создавая в ней паразитные моменты. Остановите работы, поднимите телефон и прозрачно обсудите это с конструкторами: «Вот наши реальные замеры. Давайте пересчитаем узел».
Профессионализм — это понимание того, где нужно быть бескомпромиссным (предварительный подогрев, калибровка болтов, подливка опорных плит), а где нужно проявить гибкость через инженерные корректировки, а не через грубую силу.
Проекты металлоконструкций — это, в некотором смысле, наши дети. Они будут стоять десятилетия — может, века — борясь с ураганами, летним зноем и сейсмикой.
Когда нас с вами давно не будет, этот каркас будет стоять с гордостью или сложится при первой серьезной нагрузке?
Монтаж стальных конструкций — не для людей с узким мышлением. Это путь для серьезных профессионалов, которые не боятся трудностей. Каждый затянутый высокопрочный болт, каждый проверенный шов, каждая выставленная по нивелиру плита — это ваша личная подпись, выбитая в истории.
Когда вы уважаете сталь — понимая, что каждый узел, который вы создаете, защищает семьи, рабочих и детей спустя десятилетия, — давление площадки исчезает. Для настоящего строителя каждый восход солнца на стальном каркасе — это урок мастерства.
Поднимите голову, когда идете по площадке. Помните: вы не просто собираете железный скелет; вы создаете физический позвоночник будущего. Следите за деталями. Слушайте сталь. Постройте ее настолько правильно, чтобы сама история уважала вашу работу. А теперь иди, поднимайся наверх, мой друг — и построй её как следует.
