Выполнение стальных конструкций в ветроопасных районах Азербайджана

Выполнение стальных конструкций в ветроопасных районах Азербайджана (Баку): расширенное инженерное руководство

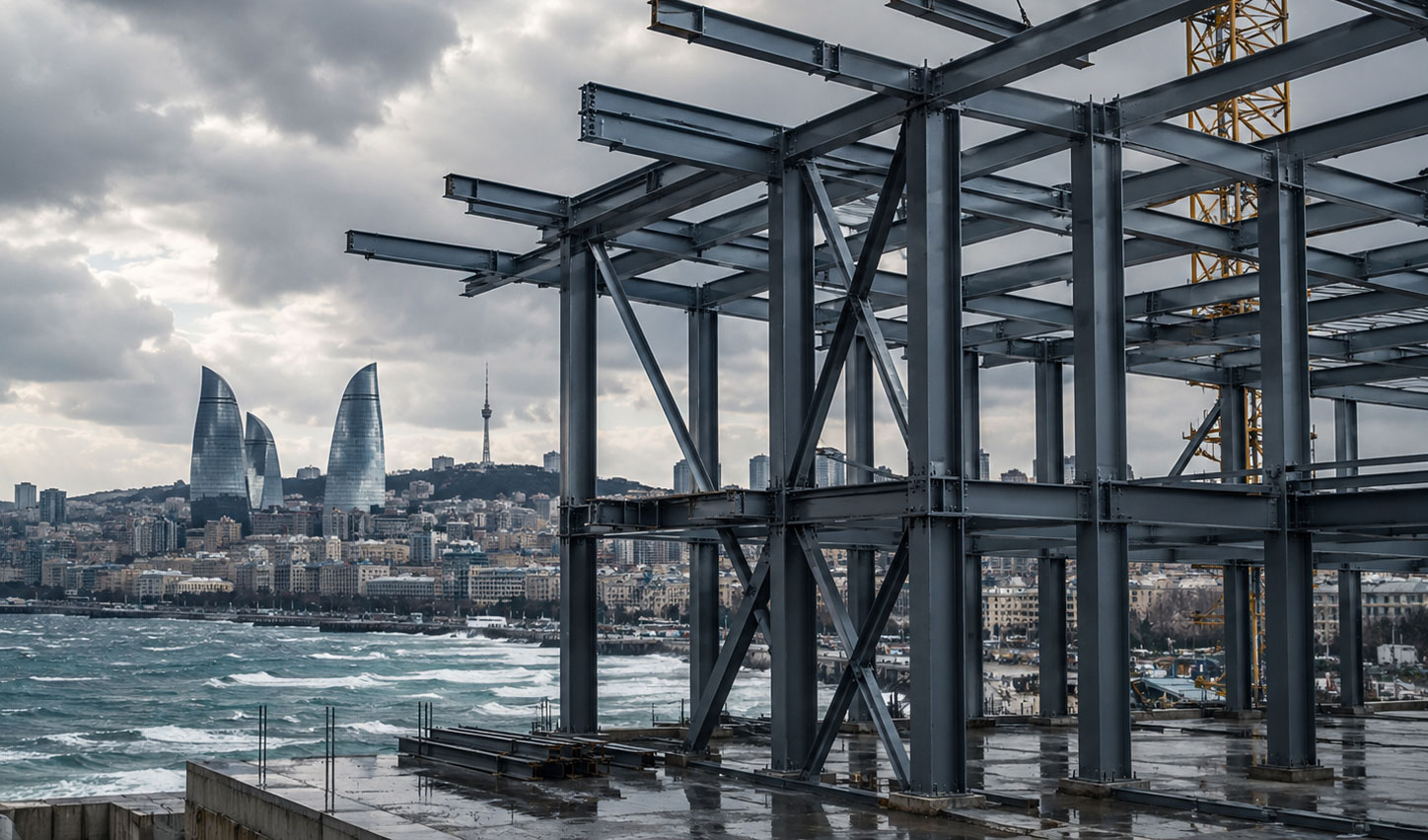

Введение: атмосферный, географический и геомеханический анализ Баку

 Баку — столица Азербайджана — неслучайно исторически известен как «город ветров». С инженерной точки зрения это одна из самых сложных площадок для возведения стальных каркасов: здесь пересекаются два разрушительных фактора, которые в обычных условиях редко проявляются одновременно в такой интенсивности. Первый фактор — резкие и порывистые ветровые режимы (холодный северный «Хазри» и тёплый южный «Гилавар»), где мгновенные скорости порывов в отдельных периодах могут достигать 40–45 м/с. Второй фактор — прибрежная агрессивная среда Каспийского моря: высокая влажность, аэрозоль солевого тумана и повышенная концентрация хлорид‑ и сульфат‑ионов, ускоряющих коррозионные процессы.

Выбор стали для Баку — это не просто «быстрее строить», а конструктивно оправданное решение. Высокое отношение прочности к массе, способность перекрывать большие пролёты, хорошая технологичность заводского изготовления и главное — пластичность (ductility) при сейсмических воздействиях делают стальные системы предпочтительными для региона. Однако при отсутствии строгой синхронизации проектирования, логистики, монтажа и QA/QC с реальными ветровыми и коррозионными условиями Баку конструкция может потерять устойчивость ещё на стадии возведения. Настоящая статья — это практико‑ориентированный технический документ: от расчётных предпосылок и норм до монтажных сценариев, временных раскреплений, соединений, защиты от коррозии и экономического анализа жизненного цикла.

1. Ветровой режим Баку и аэродинамический анализ

Ветровая нагрузка принципиально отличается от гравитационной тем, что имеет динамическую и часто колебательную природу. Базовое аэродинамическое выражение для скоростного напора (или динамического давления) ветра определяется как:

где — плотность воздуха, — скорость ветра. В прибрежных условиях Каспия плотность воздуха при высокой влажности и малых высотах может быть выше типовых «континентальных» значений, поэтому при одинаковой скорости ветра фактический аэродинамический напор и, как следствие, воздействие на конструкцию оказываются более значительными.

Потеря аэродинамической устойчивости на стадии монтажа

Наиболее уязвимый момент для стального каркаса — период, когда элементы уже подняты и частично смонтированы, но ещё не обеспечены постоянными диафрагмами жёсткости, перекрытиями или полностью замкнутыми пространственными связями. Длинномерная балка, ферма или колонна в подвешенном состоянии либо на временных опорах в порывистом ветре начинает работать как «парус» и может входить в опасные режимы возбуждения колебаний.

Одним из ключевых эффектов является вихреобразование (Vortex Shedding): при обтекании элемента воздушным потоком с определёнными числами Рейнольдса за элементом периодически отрываются вихри, формируя переменную поперечную силу. Если частота срыва вихрей приближается к собственной частоте элемента, возникает резонанс, приводящий к резкому росту амплитуды колебаний.

Для тонкостенных и/или стройных элементов монтажной стадии критичны:

• потеря устойчивости при боковом изгибе с кручением (Lateral‑Torsional Buckling) у балок,
• локальная потеря устойчивости стенок и полок профиля,
• неуправляемый поворот элемента при подъёме, особенно при смещении центра давления относительно центра тяжести.

Практический вывод для Баку строгий: монтажная устойчивость должна рассматриваться как отдельная расчётная задача, а не «побочный» вопрос ППР.

2. Нормативная база и проектные принципы для Баку

Проектирование и выполнение стальных конструкций в Баку целесообразно вести с опорой на международные нормы (в зависимости от проекта и заказчика) и обязательные местные требования. В типовой инженерной практике применяются:

• Eurocode 3 (EN 1993) — по стальным конструкциям,
• Eurocode 1 (EN 1991‑1‑4) — по ветровым воздействиям,
• местные строительные нормы и регламенты Азербайджана (часто упоминаемые как AzDTN),
• требования согласования и приёмки компетентными органами, включая FHN (Министерство по чрезвычайным ситуациям) — в части пожарной/технической безопасности и процедур допуска.

Категория местности и шероховатость подстилающей поверхности

Из‑за близости к морю и наличия открытых ветровых коридоров многие площадки Баку по аэродинамическому смыслу соответствуют «очень открытой» местности — условно аналогам Terrain Category 0 / I в европейских подходах. Это означает минимальную турбулентную диссипацию потока у поверхности и, как следствие, повышенные скоростные напоры на уровне сооружения. В расчёте это отражается через коэффициенты профиля скорости и экспозиции (в Eurocode — через , и связанные параметры).

P‑Delta и эффекты второго порядка

Для высотных зданий и гибких каркасов Баку ветровые воздействия часто определяют не только прочность, но и эксплуатационную пригодность (перемещения, ускорения) и устойчивость. При наличии заметных горизонтальных перемещений возникает дополнительный момент : продольные силы в стойках, действуя на смещённую схему, создают добавочные изгибающие моменты. Эти эффекты необходимо учитывать расчётом второго порядка (геометрическая нелинейность) либо через эквивалентные коэффициенты увеличения моментов, если это допускают нормы и модель.

Для повышения жёсткости и управляемости деформаций в ветровых условиях применяют:

• жёсткие рамные системы (moment resisting frames),
• связевые системы (concentrically braced frames),
• системы с повышенной энергоёмкостью и контролируемой работой связей (по аналогии с BRBF — buckling restrained braces, когда это оправдано концепцией и доступно в поставке).

3. Геотехника, фундаменты и узел опирания колонны (Base Plate)

Прибрежные участки Баку часто характеризуются сложными грунтовыми условиями: перемежающиеся пески, влажные глины, высокий уровень грунтовых вод и агрессивная химическая среда. Это напрямую влияет на фундаментные решения и долговечность узла «колонна—фундамент».

Хлоридная атака и гальваническая коррозия

Хлорид‑ионы способны проникать в бетон и разрушать пассивирующую плёнку на стальной арматуре и анкерных элементах. В зоне опирания колонны на фундамент (где сосредоточены максимальные усилия от ветра и общей схемы) это особенно опасно: коррозионное уменьшение сечения анкеров и контактных поверхностей может привести к снижению несущей способности узла и росту деформаций.

Дополнительно возможна гальваническая коррозия, если в узле присутствуют разнородные металлы или покрытия с различными электрохимическими потенциалами, а электролит (солёная влага) обеспечивает замыкание цепи. В прибрежной зоне Каспия условия для этого — «идеальные» (с точки зрения коррозии), поэтому подбор материалов, изоляционных прокладок и защитных систем должен быть осознанным и документированным.

Миллиметровая точность анкерных болтов и шаблонирование

Узел Base Plate практически никогда «не прощает» плохую геометрию. Допуски по расположению и вертикальности анкерных болтов должны обеспечиваться ещё на стадии бетонирования фундамента. В практике, сопоставимой с подходом AISC 303 (Code of Standard Practice), допустимые отклонения по осям анкеров находятся в диапазоне порядка 1.5–2 мм для ответственных узлов (в зависимости от конкретных требований проекта). Для Баку, где ветровые воздействия создают значительные моменты и циклическую работу узла, это не роскошь, а необходимость.

Поэтому обязательны:

• жёсткие металлические шаблоны (templates) под анкерные группы,
• инструментальная проверка (геодезия) до и после бетонирования,
• контроль высотных отметок для обеспечения равномерной работы опорной плиты,
• применение безусадочного подливочного раствора (non‑shrink grout) по проекту, чтобы исключить пустоты и локальные концентрации напряжений.

 4. Логистика, тяжеловесные перевозки и стратегия JIT в условиях Баку

Одной из самых серьезных практических проблем при реализации стальных конструкций в Баку является планирование тяжеловесных и негабаритных перевозок (oversized & heavy transport). Основные магистрали, ведущие из Бакинского международного морского порта, промышленной зоны Карадага и прилегающих заводов металлоконструкций в центр города, имеют специфические ограничения: высоту пролетов мостов, ширину дорожного полотна, а также строгие регламенты на ночное движение и сопровождение дорожной полицией.

На прибрежных магистралях Баку, особенно вдоль Каспия, боковой ветер значительно увеличивает риски опрокидывания и смещения длинномерных элементов с малой массой (например, ферм). В связи с этим логистическая стратегия должна строиться не на классической модели «привезти на склад – хранить на объекте», а на принципе «Just-In-Time (JIT)». Элементы должны маркироваться на заводе в строгом соответствии с последовательностью монтажа, загружаться на трейлеры в этом же порядке и монтироваться «с колес» в день прибытия.

Правила временного хранения на площадке:

Если краткосрочное хранение неизбежно, стальные элементы ни в коем случае не должны контактировать непосредственно с грунтом. Они должны размещаться на деревянных подкладках (sleepers) и накрываться дышащими мембранами (breather membranes), обеспечивающими циркуляцию воздуха. Использование плотных пластиковых покрытий в условиях влажного климата Баку приводит к образованию конденсата и стремительной поверхностной коррозии.

5. Крановые операции и безопасный подъем при сильном ветре

При работе кранов (lifting & rigging) в Баку критическим фактором является резкое увеличение скорости ветра с набором высоты. Ветер скоростью 7–8 м/с у поверхности земли на высоте 30–40 метров может достигать 15–18 м/с, что значительно снижает фактическую грузоподъемность крана.

Сила ветра, действующая на подвешенный груз:

Ветровая нагрузка на стальной элемент во время подъема рассчитывается по формуле:

Где:

• — площадь проекции элемента, открытая ветру.
• — коэффициент аэродинамического сопротивления (для H-образных профилей он составляет около 2.0, для трубчатых — 1.2).

Эта сила создает дополнительный боковой момент на стрелу крана. Без учета сниженной грузоподъемности (derated capacity), указанной в паспорте крана для конкретных ветровых условий, подъем считается недопустимым.

Техника Double Tagline:

В условиях Баку использование одного оттяжечного каната (single tagline) недостаточно. Из-за внезапных смен направления ветра необходимо применять две оттяжки (double tagline), закрепленные за оба конца элемента. Это позволяет наземной бригаде немедленно нейтрализовать крутящий момент и предотвратить опасное вращение груза.

6. Временные связи (Temporary Bracing): становой хребет устойчивости

Большинство аварий стальных конструкций происходит не в процессе эксплуатации, а во время строительства. Основная причина — отсутствие или неадекватный расчет системы временных связей.

До заливки постоянных бетонных перекрытий или окончательной затяжки моментных узлов стальной каркас ведет себя как шарнирная система, крайне уязвимая к ветровым нагрузкам.

Принципы проектирования временных связей:

1. Ветровые нагрузки для стадии строительства: В то время как для временных конструкций в других регионах часто принимают пониженные коэффициенты, в Баку, учитывая частоту штормов, расчетная нагрузка должна составлять не менее 75% от основной расчетной ветровой нагрузки проекта.
2. Стальные канаты с талрепами (Guy Wires): Канаты со стальным сердечником (IWRC) идеально подходят для временной стабилизации из-за их низкой эластичности. С помощью талрепов необходимо обеспечить точное предварительное натяжение (pretension).
3. Телескопические распорки (Push-Pull Props): Для стабилизации колонн на уровне первых этажей жесткие распорки эффективнее гибких канатов, так как они способны работать как на растяжение, так и на сжатие.

7. Соединения, динамическая усталость и системы QA/QC

Ветровая среда Баку подвергает узлы стальных конструкций постоянным циклическим нагрузкам (fatigue loading). Любой мелкий дефект в болтовом соединении или сварном шве может со временем перерасти в усталостную трещину и привести к хрупкому разрушению (brittle fracture).

А) Высокопрочные предварительно натянутые болтовые соединения

Для узлов, воспринимающих ветровые нагрузки в Баку, обязательны соединения с контролем натяжения (Slip-Critical). Должны использоваться болты классов 8.8 и 10.9 (EN 14399) или ASTM A325/A490.

Методы затяжки:

• Метод поворота гайки (Turn-of-Nut): Обеспечивает надежное натяжение после достижения состояния «плотного прилегания» (snug-tight). Это наиболее надежный метод во влажной среде.
• Болты с контролем натяжения (TC Bolts): Оснащены хвостовиком, который отрывается при достижении нужного усилия, что обеспечивает визуальный контроль качества.

Б) Полевая сварка и контроль атмосферы

При скорости ветра более 2 м/с защитная газовая среда сдувается, что приводит к пористости шва при полуавтоматической сварке (GMAW). Поэтому в Баку на открытых площадках приоритет отдается ручной дуговой сварке (SMAW) или самозащитной порошковой проволоке (FCAW-S) с обязательным устройством ветрозащитных шатров.

В) Неразрушающий контроль (NDT)

Для критических узлов обязательны:

• PAUT (Ультразвуковая фазированная решетка): Для высокоточного выявления внутренних дефектов швов.
• MT и PT (Магнитопорошковый и капиллярный контроль): Для обнаружения поверхностных трещин в зоне термического влияния.

8. Современная металлургия и системы антикоррозионной защиты

В условиях Баку, где стальные конструкции подвергаются воздействию «солевого тумана» Каспийского моря и высокой влажности, стандартных систем окраски недостаточно. Здесь требуется категория защиты C5-M (Marine) согласно стандарту ISO 12944.

Трехслойная система покрытий (Standard Gold):

Для обеспечения срока службы конструкции более 25 лет без капитального ремонта рекомендуется следующая схема:

1. Грунт: Цинконаполненный этилсиликат (Inorganic Zinc-Rich Primer – IOZ). Обеспечивает электрохимическую (катодную) защиту стали.
2. Промежуточный слой: Эпоксидная смола с чешуйчатым оксидом железа (Epoxy MIO). Создает мощный барьерный эффект, перекрывая путь влаге и ионам хлора к металлу.
3. Финишный слой: Алифатический полиуретан (Aliphatic Polyurethane). Обладает высокой стойкостью к интенсивному ультрафиолетовому излучению Баку и сохраняет эстетичный вид.

Подготовка поверхности:

Любое покрытие в Баку будет бесполезным без абразивоструйной очистки до степени Sa 2.5 (Near White Metal) согласно ISO 8501-1. Шероховатость поверхности должна строго контролироваться для обеспечения адгезии.

9. Инженерная экономика: Анализ стоимости жизненного цикла (LCC)

Многие застройщики совершают ошибку, выбирая дешевые решения на стадии капитального строительства (CAPEX). Однако в ветровых и коррозионных условиях Баку эксплуатационные расходы (OPEX) могут превысить стоимость самой конструкции всего за 10 лет.

Методология LCC (Life Cycle Costing):

Инженерный расчет показывает, что применение стали с улучшенными характеристиками и премиальных систем окраски (C5-M) увеличивает первоначальные затраты на 12-15%, но снижает затраты на техническое обслуживание на 60% в течение 30-летнего цикла. В Баку «дешевая» краска начинает шелушиться уже через 3 года, что ведет к катастрофическим потерям сечения из-за коррозии.

Заключение

Выполнение стальных конструкций в Баку — это искусство баланса между аэродинамической устойчивостью, логистической точностью и защитой от агрессивной химии Каспия. Использование передовых стандартов (Eurocode, AISC), строгий контроль за временными связями и применение систем покрытий C5-M являются не просто рекомендациями, а необходимыми условиями безопасности и долговечности. Инженерный успех в «городе ветров» строится на миллиметровой точности и глубоком понимании физики атмосферных процессов.



10. Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли проводить сварочные работы во время сильного ветра «Хазри»?

Ответ: Категорически не рекомендуется без специальных защитных укрытий (welding enclosures). Ветер скоростью более 2.2 м/с нарушает газовую защиту, что ведет к пористости шва и снижению его прочности на 40-50%.

Вопрос 2: Почему в Баку предпочтительнее использовать болтовые соединения вместо сварных в полевых условиях?

Ответ: Болтовые соединения (особенно Slip-Critical) менее зависимы от погодных условий, обеспечивают лучшую работу при динамических ветровых нагрузках и позволяют быстрее стабилизировать каркас во время монтажных «окон» затишья.

Вопрос 3: Как предотвратить коррозию внутри трубчатых профилей (HSS)?

Ответ: Трубчатые профили должны быть либо полностью герметично заварены с обоих концов, либо подвергнуты горячему цинкованию (Hot-Dip Galvanizing) изнутри и снаружи.
