Sahə Reallıqları, Gizli Gərginliklər və Struktur Qurğuculuğunun Yazılmamış Qaydaları
Ola bilər ki, siz strukturun quraşdırılmasının rəsmi olaraq ağır yük maşınlarının tikinti meydançasına daxil olduğu an – hava tormozlarının toz içində fit səsi, tonlarla geniş flanşlı tirlərin taxta dayaqlar üzərinə şaqqıltıyla düşməsi və kran operatorunun rigerin fitinə qarmağı endirməklə cavab verdiyi anda başladığını güman edəsiniz.
Mən sizə deməliyəm ki, siz səhnəyə səhv tərəfdən baxırsınız. İstənilən polad konstruksiyanın əsl hekayəsi həftələr, bəlkə də aylar əvvəl, bünövrə betonunun kubmetrlərlə dərinliyində basdırılmış şəkildə başlamışdı. Polad quraşdırma və dəyər mühəndisliyi sahəsindəki bütün karyeram boyu mən elə səthi quraşdırılmış baza plitələri görmüşəm ki, heç struktur yük yolunun təməl prinsiplərinə məhəl qoyulmayıb; elə bil komanda çoxmərtəbəli binanın struktur dayağını deyil, qonaq otağı mebelini quraşdırır. Bu həvəskar səhlənkarlıq layihənin keyfiyyət tabutuna vurulan ilk mismardır.
Gəlin sizi xüsusi bir sahil layihəsinə qaytarım – mənim gənc mühəndislərim üçün hələ də dərs vəzifəsini ödəyən bir xatirəyə. Sahil küləkləri amansız idi; bunlar lövhənizdən kağız parçasını qoparıb aparacaq sərt, duzlu qasırğalar idi. Həmin obyektdə təməl baza plitələrinin hər şeyi yerində idi – ən kritik tələbdən başqa: səviyyədə olmaq. Təzə tökülmüş, bərkiməkdə olan betonu qırıb çıxarmağın və təməl səviyyələrini düzəltməyin qəddar, bahalı xərcindən qaçmaq üçün təməl podratçısı sənayedəki ən köhnə, ən hiyləgər üsula əl atdı: aqressiv, mühəndislik hesabatı olmayan altlıqlar (shims). Onlar əyri tökülmüş beton bünövrə üzərində səviyyəni kosmetik olaraq saxtalaşdırmağa çalışaraq, baza plitələrinin altına nazik, qeyri-bərabər metal təbəqə altlıqları tıxadılar.
Səthi baxımdan hər şey şaquli, kvadrat və səliqəli görünürdü. Lakin ilk çoxtonlu sütun yerinə qoyulub endirilən kimi, bütün qovşaq titrəyən, nöqtəvi yükdaşıyan ayaqlar üzərində oturdu. Peşəkar üçün bu, gülməli məsələ deyil. Sütun təməl yatağında cəmi on millimetr şaquldan kənara çıxdıqda və ya yelləndikdə, həmin incə eksantriklik havanın iyirmi metr yuxarı hissəsində onlarla santimetr şaquldan sapma ilə güclənir.
Onda nə baş verir? Dördüncü mərtəbədə komanda lomlar, lebyedkalar (come-alongs) və kran ipinin kobud, qeyri-təbii yanaşı çəkisi ilə sütunu birləşməyə məcbur etmək üçün sürüşmə ilə mübarizə aparır. Boltlar birləşməyə sürüşür, qovşaq bərkidilir və hər kəs yüngüllük nəfəsi alır, elə bilirlər ki, “problemi həll ediblər”. Lakin bu məcburi uyğunlaşma bir yalandır. Həmin mexaniki qəzəb birinci seysmik zərbəni və ya qasırğa qüvvəli küləyi gözləyərək, dondurulmuş qalıq gərginlik kimi poladın kristallik matrisinin içərisində həmişəlik kilidlənmiş şəkildə qalır.
Və sonra suvaq (grout) mərhələsi gəlir. Mən briqadaların qeyri-kiçilən dəqiq məhlula adi hörgü doldurucusu kimi yanaşdıqlarını, onu lövhənin altına təsadüfən vurduqlarını görmüşəm. Həmin məhlul kosmetik deyil; o, sütunun nəhəng struktur yükünü təməl bərk qayasına ötürən fiziki körpüdür. Əgər məhlul müvafiq baş təzyiqi, maye ardıcıllığı və vibrasiya olmadan yerləşdirilərsə, plitənin altında nəhəng hava boşluqları və oyuqlar əmələ gəlir. Həmin gizli boşluqlar kondensasiya olunmuş nəmlik və aqressiv, gizli korroziya üçün rezervuarlara çevrilir.

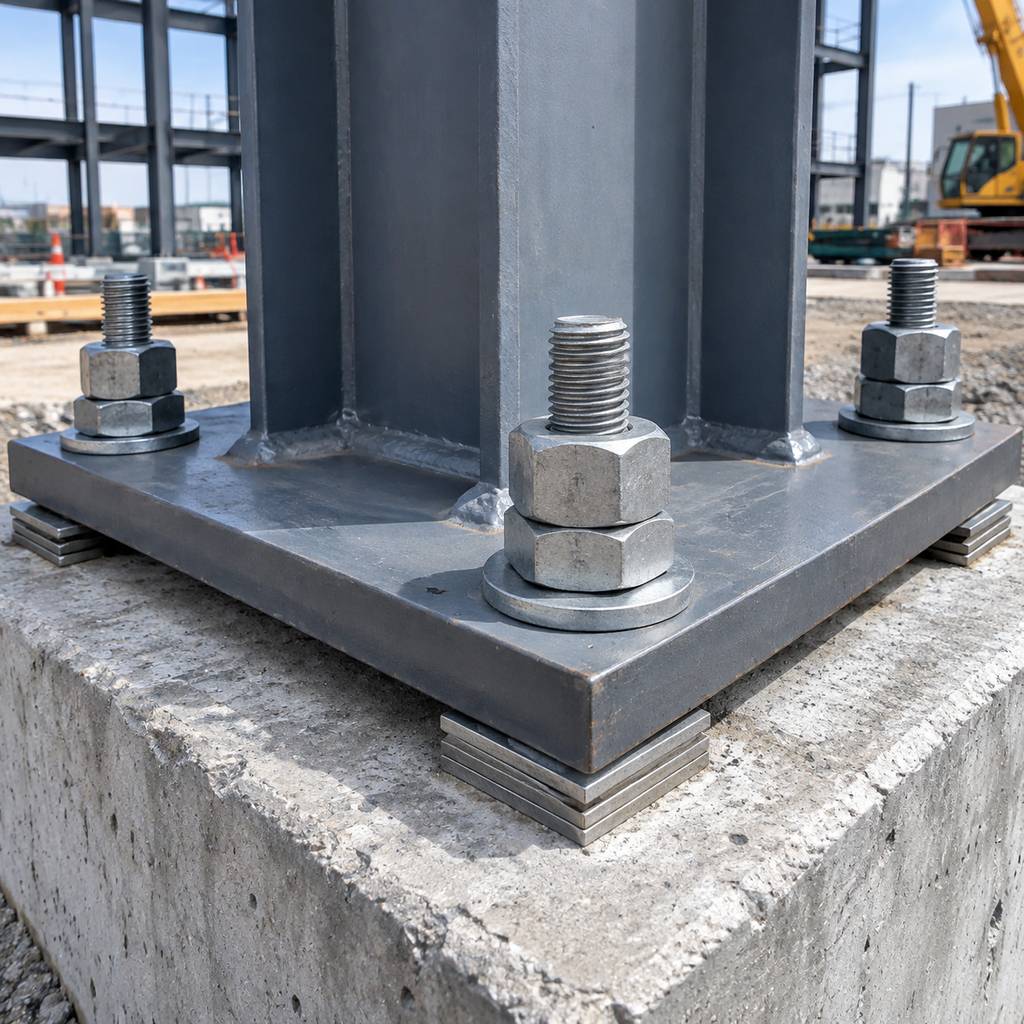

On il sonra, memarlıq fasadı təmiz görünərkən, sütununuzun struktur təməsi altından demək olar ki, çürüyür. Baza plitəsi heç vaxt sadəcə polad lövhənin düz parçası deyil; o, bütün struktur skeletinizin bel sütunudur. Mənim üçün baza plitəsini quraşdırmaq buzlu qayada dırmanan alpinistin ayaq dayağını bərkitməsi ilə eynidir: əgər dayağınız qeyri-sabitdirsə, bütün yüksəliş ölümcül düşüşlə bitir.
Küləklə Mübarizə: Çılpaq Sütun Titrədikdə
Heç açıq göyərtədə dayanıb on iki metrlik sütunun sahil küləyində quru söyüd budağı kimi titrədiyini görmüsünüzmü?
Həddi aşmadan demək olar ki, bu, quraşdırma meydançasında ən əsəb pozucu mənzərədir. Sütunu qaldırırsınız, dəmirçilər onu ankraj çubuqları üzərində istiqamətləndirir, qaykaları bərkidirlər və kran buraxır ki, rigerlər növbəti dəmir parçasını qarmaqlasınlar. Həmin bir neçə dayaqsız dəqiqə saf gərginlikdir. Bu, meydança intizamının çılpaq qaldığı həqiqət anıdır.
Səthi qrafik sürətinə aludə olmuş bir çox təcrübəsiz quraşdırma briqadaları sütunu quraşdırır, ankraj qaykalarını barmaqla bərkidir və dərhal krana növbəti elementə tərəf dönmək işarəsi verirlər. Bu, nəhəng əməliyyat səhvidir. Dərhal müvəqqəti quraşdırma dayaq məftilləri və ya sərt diaqonal boru dirəkləri olmadan qoyulmuş hündür polad sütun külək fırtınası zamanı bir ayaq üstə durmağa çalışan adamdan fərqlənmir.
Tək bir gözlənilməz külək flanşı yaxalayır və tarazlıq qırılır. Həmin sütun irəli-geri yelləndikcə, fəlakətli lokal əyilmə qüvvələri və yüksək tsiklik gərginlik yükləri altındakı ankraj boltlarını və təzə məhlul yataqlarını parçalayır.
İndi təsəvvür edin ki, dəmirçi həmin yorulmuş, yanaşı titrəyən sütunu gələn döşəmə tiri ilə sərt moment birləşməsinə məcbur etdikdə nə baş verir. Siz nə yaratmısınız? Struktur çərçivənizin içərisində gizli vətəndaş müharibəsi elan etmisiniz. Polad sütun öz yanaşı gərginliyini aradan qaldırmağa və təbii tarazlığına qayıtmağa ümidsizliklə çalışır, lakin sərt birləşməniz güzəştə getməkdən imtina edir.
Mən bu qaydanı hər gün briqadalarıma yeridirəm: Əvvəlcə sütunu fəzada kilidləyin; yalnız bundan sonra ikincil boltlar və sahə qaynaqlarına toxunun. Müvəqqəti quraşdırma bərkidilməsi sahə bəzəyi deyil; həmin dayaq kabelləri və itələmə-çəkmə dayaqları sizin mexaniki təhlükəsizlik şəbəkələrinizdir. Sütun üçölçülü koordinatlarında o qədər şaquli, sərt və hərəkətsiz dayanmalıdır ki, o, kran qarmağının buraxdığı təcrid olunmuş polad parçası kimi deyil, özünün yer kürəsinin üzvi davamı kimi hiss olunsun.
Çərçivəyə salınmadan əvvəlki həmin nizamlı hərəkətsizlik çirk içində əsl struktur mühəndisliyinin necə göründüyüdür. Əgər şəbəkə xəttinizə baxıb küləkdə yellənən polad görürsünüzsə, deməli, prosesiniz pozulub. Podratçılar fasiləsiz olaraq şikayətlənirlər ki, diaqonal kabel dayaqlarının quraşdırılması qiymətli kran saatlarını yeyir. Mənim cavabım güzəştsizdir: iki dayaq kabelinin quraşdırılmasına sərf etdiyiniz on dəqiqə, döşəmə lövhələri asıldıqdan sonra bükülmüş, kilidlənmiş iyirmi metrlik çərçivəni şaquli hala gətirmək kabusundan min dəfə ucuz başa gəlir.
Quraşdırma zamanı titrəyən sütun sadəcə hərəkət etmir; o, struktur məhdudiyyəti üçün fəryad edir. Ona qulaq asın.
Səssiz Cinayət: Sahədə Kəsmə və Yanmış Birləşmələrin Arxasındakı Həqiqət
Gəlin çirkin emalatxana reallığı ilə üz-üzə gələk: uyğun gəlməyən bolt deşikləri.
Bu məsələ hər dəfə şahidi olanda mənim ürəyimi bulandırır. Hamımız nəzəriyyəni bilirik: 3D Tekla modeli qarşıdurmasız idi, CNC qazma xətləri kalibrlənmişdi və emalatxana çertyojları təmiz ştamplarla təsdiqlənmişdi. Lakin polad göyərtədə, lildən əlli fut hündürlükdə, kəsici lövhədəki bolt deşikləri tir tili ilə beş əzablı millimetr uyğun gəlməzliyə malik olur.
Bu, mühəndis etikasına qiymət verilən dəqiq həddir.
Səbirsiz, küncləri kəsən sahə rəisi qaçılmaz olaraq qışqıracaq: “Oksiqen-yanacaq məşəlini gətirin! Deşiyi bir neçə millimetr yuyun və boltu içəri vurun!”
Buna nə ad verirsinizsə verin: mühəndislik cinayəti.
Açıq kəsmə məşəlindən istifadə edərək bolt deşiyini genişləndirdiyiniz zaman həmin lokal struktur poladını nəzarətsiz istilik travmasına məruz qoyursunuz. Deşiyin ətrafındakı poladın incələşmiş dənəvər strukturunu məhv edirsiniz, mikroskopik çapıqlar, mikro-çatlar və kövrək martensitlə dolu kələ-kötür İstilik Təsirinə Məruz Qalan Zona (HAZ) qoyub gedirsiniz. Həmin cırıq, alovla kəsilmiş kənarlar şiddətli gərginlik konsentratorları kimi çıxış edir. Üstəlik, mexaniki dayaq dözümlülüyünü məhv edirsiniz. Vahid yük ötürülməsi üçün nəzərdə tutulmuş dəqiq standart boşluq deşiyi əvəzinə, həddindən artıq böyük, səliqəsiz oval yaradırsınız.
Xidmət yükləri altında nə baş verir? Ağır dinamik külək gücləri və ya yanal seysmik dalğalar struktur çərçivəsini silkələdikdə, həmin səliqəsiz birləşmə sürüşür. Bolt qollarının divar deşiyinin kələ-kötür perimetrinə şiddətlə çırpılması nəticəsində qovşaq dövri mikro-zərbələrə məruz qalır. Zaman keçdikcə bu mikro-hərəkət bütün birləşmənin bütövlüyünü içindən yeyir. Bu, yavaş, simptomsuz struktur xərçəngidir.
İndi diqqətinizi sahə qaynağına yönəldin.
Açıq havada struktur qaynağının bir nömrəli düşməni ətraf mühitin rütubətidir. Bayraqdar layihələrimizin bir çoxu havanın dəniz dumanı və kondensasiya ilə ağır olduğu sahil və ya yüksək rütubətli bölgələrdə yerləşir. Struktur qaynaqçısı soyuqdur, təhlükəsizlik kəmərlərində işləməkdən fiziki olaraq yorulub və qovşağı örtüb evə getmək üçün tələsir.
Əgər həmin qaynaqçı çoxməşəlli qızdırıcı məşəl vasitəsilə əvvəlcədən qızdırma tətbiq etmədən soyuq, nəm struktur polad üzərində qövs yaradarsa, fəlakət qaçılmazdır. Elektrik qövsünün güclü istismarı atmosfer rütubətini () dərhal hidrogen və oksigenə ayırır. Həmin atomar hidrogen ərimiş qaynaq gölməçəsinə dərinə nüfuz edir. Qaynaq ağır polad tirin nəhəng istilik batareyasına qarşı sürətlə soyuduğu üçün həmin tutulmuş hidrogen Hidrogen İstehsalı ilə Soyuq Çatlama (HICC) – həmçinin alt qat və ya gecikmiş çatlama kimi tanınanı işə salır.
Bu incə çatlar adi gözlə görünmür. Onlar kosmetik olaraq sağlam qaynaq səthinin altında gizlənərək struktur saat bombaları kimi işləyirlər.
Xaosda Səliqə: Keyfiyyət Çoxaldıcısı Kimi Sahə Logistikası
Tikinti meydançası mahiyyətcə təlatümlüdür: çalxalanmış gil palçıq, ağır dizel texnikasının karıxdırıcı uğultusu, yellənən yüklər və elementlərlə mübarizə aparan dəmirişçi briqadalarının fiziki yorğunluğu.
Əgər layihə idarəçiliyi duruşunuz həmin meydança xaosunu əks etdirirsə, deməli, siz başlamazdan əvvəl təslim olmusunuz. Ağır sənaye logistikası xam fiziki entropiyaya sistemli qayda tətbiq etmək elmidir.
Mən elə tikinti sahələrində olmuşam ki, əlli futluq struktur tirlər təchizat həyətinin ən kənar, ən palçıqlı küncünə təsadüfi şəkildə atılmışdı. Günlər sonra mən 200 tonluq kranın yığılmamış dəmirin dağından tək basdırılmış tiri çıxarmaq üçün premium saatlıq icarə vaxtının qırx beş dəqiqəsini yandırmasının şahidi oldum.
Bu sadəcə itirilmiş pul deyil; bu, struktur sui-istifadəsidir. Tirləri gildən sürükləmək primer örtüklərini zədələyir, bolt deşiklərini qumla tıxayır, maşın hidravlikasını yandırır və ilk qarmaq belə bağlanmamışdan əvvəl briqadanın diqqətini məhv edir.
Mən barışmaz şəkildə quraşdırma ardıcıllığına aludəyəm.
Gələn həftə üçün quraşdırma planını çəkərkən, hər bir parçanın üçölçülü fəzada tam olaraq hara aid olduğunu bolt və yuyucuya qədər bilməlisiniz. Polad komponentlər yığılma ardıcıllığının əks qaydasında səhnələşdirilərək, nömrələnmiş tapmaca parçaları kimi sahəyə gəlməlidir.
Mərhələ həyətinin idarə edilməsi dəyər mühəndisliyinin son dayağıdır. Polad parçası nə qədər az seçilərsə, döndərilərsə, sürüklənərsə və ya yenidən səhnələşdirilərsə, son strukturunuz bir o qədər təmiz, düz və təhlükəsiz olacaq.
Dünya səviyyəli quraşdırma səhnə qışqırıqları ilə deyil, xoreoqrafiya ilə işləyir. Əgər göyərtənizdə dayanıb kran qolunun hamar, fasiləsiz qövslərini, taxta dayaqdan birləşmə oturacaqlarına birbaşa təmiz seçimləri və spud açarları ilə sakitcə gözləyən tələsik olmayan dəmirişçiləri görürsünüzsə, deməli, layihə idarəçiliyinə şahidsiniz.
Dəyirmi tonnajdan geri çəkilin və onun mövcud olmasını təmin edən insan əlləri haqqında düşünün. Struktur poladın quraşdırılması qabar əllər tərəfindən həyata keçirilən qəddar, bağışlanmaz fiziki əməydir. Sıfırdan aşağı küləklərdə və ya yandırıcı istidə ensiz flanşlarla gəzməyə gündə on saat sərf edən dəmirişçilər təsəvvürə sığmaz fiziki gərginlik daşıyırlar.
Layihə meneceri, QA/QC direktoru və ya rezident mühəndis kimi duruşunuzun dəyişdiyi yer budur. Sizin missiyanız mexaniki polis nəzarəti deyil; bu, mədəni liderlikdir.
Siz dəqiqliyi bürokratik siyahı kimi deyil, dəmirişçisinin şəxsi təhlükəsizlik xətti kimi yenidən formalaşdırmalısınız. Göyərtədə dayanıb qaynaqçı ilə danışarkən steril məcəllə bəndini oxumayın. Onun gözünün içinə baxın və deyin: “Qardaş, bu kök keçidini elə təmiz edin və o qədər dərinə nüfuz edin ki, əgər iyirmi il sonra bu şəhərə 8.0 bal gücündə zəlzələ vursa, bu tir-sütun qovşağı içəridəki insanların uşaqlarını görmək üçün sağ çıxmasının səbəbi olsun.”
İşə insan siması vermək budur.
Layihə çertyoju müqəddəs yazı deyil; bu, struktur hipotezidir. Sahə ofisindən çıxıb beton lövhəyə qədəm qoyduğunuz zaman tez öyrənirsiniz ki, fiziki coğrafiya sizin təmiz CAD xəttlərinizə əhəmiyyət vermir. Sahədəki ankraj dəstləri nasos şlanqlarının təzyiqi altında əyilir; sütun şaqulları gözlənilməz ətraf istilik genişlənmələri altında dəyişir.
Həvəskar podratçı bu fiziki uyğunsuzluqlara mexaniki zorakılıqla cavab verir: on funtluq balyozları yelləmək, məftil kəndirlər qırılana qədər lebyedkaları məcbur etmək və elementləri kobud qüvvə ilə yerinə döymək. Bu, tikinti deyil; bu, mexaniki təhqirdir.
Siz sahənin As-Built reallığını qəbul etməyi öyrənməlisiniz. Əgər ankraj bolt qrupu mərkəz xəttindən iyirmi millimetr kənara sürüşübsə, sütunlarınızı daimi əyilmə momentləri ilə əvvəlcədən yükləyərək kran xətti ilə tir məcbur etmirsiniz. Əməliyyatı dayandırın, telefonu götürün və şəffaflıqla struktur dizayn komandası ilə əlaqə saxlayın: “Bu bizim ölçülmüş as-built sahə şəraitimizdir. Gəlin birləşmə həndəsəsini nəzərdən keçirək və yük hesablamalarını yenidən yoxlayaq.”
Peşəkar ustallıq harada güzəştsiz olmalı olduğunuzu – qaynaq əvvəlcədən qızdırmaları, bolt momenti kalibrləmələri və əsl baza plitəsi dayaqları kimi – və harada kobud mexaniki qüvvə əvəzinə mühəndislik düzəlişləri vasitəsilə sahə şəraitinə ağıllı şəkildə uyğunlaşmalı olduğunuzu başa düşməkdədir.
Struktur polad layihələri hər bir mənalı mənada bizim uşaqlarımızdır. Sahə vaqonlarımız yığılandan, kranlarımız söküləndən və izlərimiz yağışla yuyulandan çox sonra quraşdırdığımız polad çərçivələr dayanmaqda davam edir. Onlar onilliklər – bəlkə də əsrlər – ərzində dayanacaq, qış qasırğaları, yay günəşi və zəlzələlərin tsiklik sarsıntıları ilə mübarizə aparacaqlar.
Siz və mən çoxdan yox olduqdan sonra, həmin çərçivə unudulmaz, sakit bir qürurla dayanacaqmı, yoxsa ilk ciddi yan yükdə büküləcəkmi?
Struktur poladın quraşdırılması kiçik düşüncəli insanlar üçün peşə deyil. Bu, sərtliklərlə üzləşən ciddi peşəkarlar üçün yoldur. Hər bir bərkitdiyiniz yüksək möhkəmlikli bolt, hər bir yoxladığınız qaynaq, optik tranzitlə şaquli qurduğunuz hər bir baza plitəsi sizin şəxsi imzanızdır ki, birbaşa insan tarixinə vurulub.
Polada hörmət etdikdə – başa düşdükdə ki, bərkitdiyiniz hər bir qovşaq onilliklər sonra ailələrin, işçilərin və uşaqların sığınacağını qoruyur – meydança təzyiqləri yox olur. Əsl inşaatçı üçün polad göyərtədə hər gün doğan günəş bir ustalıq dərsidir.
İnşaat sahəsinə addım atarkən başınızı yuxarı qaldırın. Unutmayın ki, siz sadəcə dəmir skelet yığmırsınız; siz gələcəyin fiziki onurğasını döyürsünüz. Detallara fikir verin. Polada qulaq asın. Onu o qədər doğru qurun ki, tarix özü işinizə hörmət etsin. İndi get, dəmirlərin üzərinə çıx, dostum – və onu layiqincə qur.
