Azərbaycanda Müasir Polad Konstruksiyalar üçün 3D Layihələndirmə Prinsipləri
Giriş
Son illərdə Azərbaycanda tikinti və infrastruktur layihələrinin sürətlə artması müşahidə olunur. Böyük sənaye obyektləri, kommersiya kompleksləri, logistika mərkəzləri, ofis qüllələri və enerji sektoru ilə bağlı layihələr ölkənin şəhər və sənaye inkişafının mühüm hissəsinə çevrilmişdir. Bakının regional iqtisadi mərkəz kimi inkişafı və Xəzər dənizi enerji layihələri ilə bağlı geniş fəaliyyətlər səmərəli və etibarlı konstruktiv həllərə olan tələbatı artırmışdır.
Polad konstruksiyalar yüksək möhkəmlik‑çəki nisbəti, memarlıq baxımından elastikliyi və tikinti prosesində səmərəliliyi səbəbindən bu layihələrdə mühüm rol oynayır. Lakin müasir layihələrin miqyası və mürəkkəbliyi ənənəvi ikiölçülü layihələndirmə metodlarından daha inkişaf etmiş yanaşmalar tələb edir.
Bu səbəbdən üçölçülü konstruktiv layihələndirmə müasir mühəndislik praktikasının vacib hissəsinə çevrilmişdir. Müasir modelləşdirmə texnologiyaları vasitəsilə mühəndislər konstruktiv sistemləri daha dəqiq vizuallaşdıra, mürəkkəb yüklərin qarşılıqlı təsirini analiz edə və tikintidən əvvəl müxtəlif mühəndis sahələri arasında koordinasiyanı təmin edə bilirlər.
Azərbaycanın İqlim və Seysmik Şəraitinin 3D Layihələndirmədə Nəzərə Alınması
Azərbaycanda polad konstruksiyaların layihələndirilməsi ölkənin iqlim və geoloji xüsusiyyətlərinin diqqətlə nəzərə alınmasını tələb edir. Region Xəzər dənizi sahillərində güclü küləklər, dağlıq ərazilərdə dəyişkən qar yükləri və tektonik hərəkətlər nəticəsində yaranan seysmik aktivlik kimi müxtəlif təbii təsirlərə məruz qalır.
Bu amillər konstruktiv layihələndirmə prosesində nəzərə alınmalıdır ki, tikililərin təhlükəsizliyi və uzunmüddətli dayanıqlığı təmin edilsin. Üçölçülü modelləşdirmə mühəndislərə bu yüklərin konstruksiyaya təsirini simulyasiya etməyə və layihənin davranışını əvvəlcədən qiymətləndirməyə imkan verir.
Sahilyanı Ərazilərdə Küləyin Təsiri
Azərbaycanın sahilyanı bölgələri, xüsusilə Bakı və Abşeron yarımadası güclü və davamlı küləkləri ilə tanınır. Bu küləklər hündür binalar, sənaye obyektləri və böyük aşırımlı polad konstruksiyalar üzərində ciddi üfüqi yüklər yarada bilər.
Üçölçülü konstruktiv analiz zamanı külək yükləri regional meteoroloji məlumatlara və konstruksiyanın aerodinamik xüsusiyyətlərinə əsasən tətbiq edilir. Külək təzyiqi, bina forması və konstruksiyanın sərtliyi arasındakı qarşılıqlı təsir diqqətlə qiymətləndirilməlidir.
Müasir 3D analiz mühəndislərə külək qüvvələrinin konstruktiv sistem üzrə necə paylandığını, üfüqi yerdəyişmələrin necə yarandığını və bracing sistemləri və ya moment çərçivələrinin ümumi sabitliyə necə təsir etdiyini araşdırmağa imkan verir.
Seysmik Mülahizələr
Azərbaycan tektonik aktiv bölgədə yerləşdiyi üçün seysmik təsirlər konstruktiv layihələndirmədə mühüm rol oynayır. Xüsusilə iri obyektlər və kritik infrastrukturlar üçün zəlzələ yükləri diqqətlə nəzərə alınmalıdır.
Üçölçülü modellər mühəndislərə seysmik qüvvələrin konstruksiya boyunca necə yayıldığını analiz etməyə imkan verir. Konstruksiyanın süneklik qabiliyyəti, sərtlik paylanması və lateral yüklərə qarşı dayanıqlı sistemlər zəlzələ zamanı binanın davranışını müəyyən edən əsas amillərdəndir.
Müasir analiz metodları vasitəsilə mühəndislər deformasiya formalarını müəyyən edə, kritik elementləri aşkar edə və seysmik enerjini səmərəli şəkildə paylayan konstruktiv sistemlər layihələndirə bilirlər.
Dağlıq Ərazilərdə Qar Yükləri
Sahilyanı ərazilərdə külək təsirləri üstünlük təşkil etsə də, Azərbaycanın dağlıq bölgələrində mövsümi qar yükləri binaların dam konstruksiyalarına ciddi təsir göstərə bilər.
Üçölçülü modellərdə qar yükləri regional iqlim məlumatlarına və damın həndəsi formasına əsasən tətbiq olunur. Qarın qeyri‑bərabər paylanması, dam vadilərində yığılması və lokal yüklərin yaranması kimi faktorlar xüsusilə böyük aşırımlı sənaye və anbar binaları üçün vacibdir.
Bu yüklərin düzgün modelləşdirilməsi dam fermalarının və daşıyıcı elementlərin təhlükəsiz işləməsini təmin edir.
Üçölçülü Mühitdə Qabaqcıl Konstruktiv Analiz
Müasir konstruksiya mühəndisliyi üçölçülü modelləşdirmə mühitinə inteqrasiya olunmuş qabaqcıl analiz alətlərindən geniş istifadə edir. Bu alətlər müxtəlif yükləmə hallarında konstruksiyanın davranışını qiymətləndirməyə imkan verir.
Riyazi və sayısal analiz metodları vasitəsilə mühəndislər cazibə qüvvəsi, külək, qar və dinamik təsirlərin konstruksiyaya təsirini simulyasiya edə bilirlər. Bu yanaşma yüklərin ötürülmə yollarını anlamağa və konstruktiv sistemin optimallaşdırılmasına kömək edir.

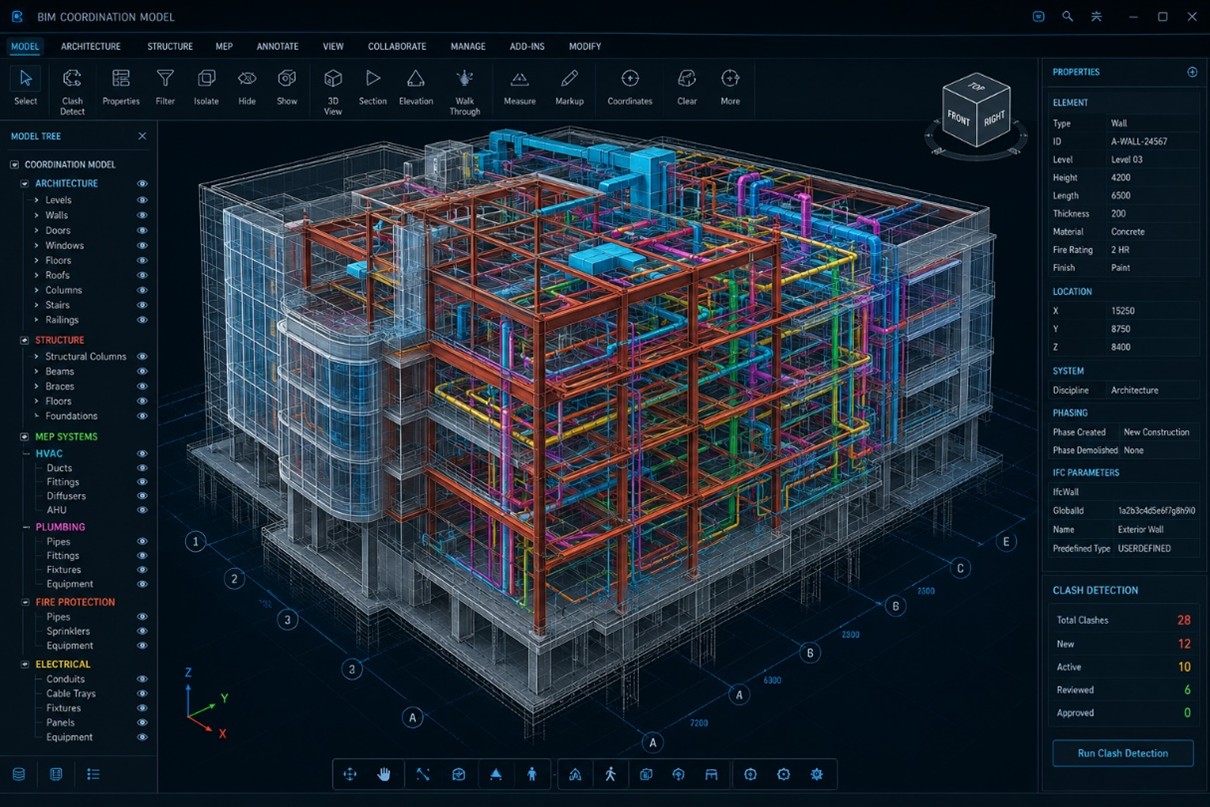

Polad Konstruksiyalarda Layihələndirmə Metodlarının İnkişafı
Ənənəvi layihələndirmə üsulları əsasən ikiölçülü çertyojlara və müxtəlif mühəndis sahələri arasında manual koordinasiyaya əsaslanırdı. Bu metodlar sadə layihələr üçün uyğun olsa da, mürəkkəb layihələrdə koordinasiya problemləri yarada bilərdi.
Rəqəmsal texnologiyaların inkişafı ilə üçölçülü modelləşdirmə müasir konstruktiv layihələndirmənin əsas alətlərindən birinə çevrilmişdir. İnteqrasiya olunmuş rəqəmsal modellər layihənin bütün konstruktiv sistemini bir mühitdə göstərməyə imkan verir.
Polad Konstruksiyaların Layihələndirilməsində 3D
Modelləşdirmənin Əhəmiyyəti
Üçölçülü modelləşdirmə müasir polad konstruksiyaların layihələndirilməsində mühüm rol oynayır. Bu yanaşma konstruksiyanın bütün elementlərini – şüalar, sütunlar və digər daşıyıcı komponentləri – rəqəmsal mühitdə dəqiq şəkildə təqdim edir.
Bu model mühəndislərə konstruktiv elementlər arasındakı əlaqəni daha aydın görməyə və layihə mərhələsində potensial problemləri aşkar etməyə kömək edir.
Müxtəlif Mühəndis Sahələri Arasında Koordinasiya
Müasir tikinti layihələri struktur mühəndisliyi, memarlıq və MEP sistemləri kimi müxtəlif sahələr arasında sıx əməkdaşlıq tələb edir.
Üçölçülü modellər bu sahələrin eyni rəqəmsal mühitdə işləməsinə imkan verir və mümkün toqquşmaların tikinti başlamazdan əvvəl aşkar edilməsini təmin edir.
Polad Birləşmələrinin Dəqiq Layihələndirilməsi
Polad konstruksiyalarda birləşmələr sistemin ən kritik hissələrindən biridir. Şüa və sütunların düzgün birləşdirilməsi konstruksiyanın ümumi dayanıqlığı üçün vacibdir.
Üçölçülü modelləşdirmə boltların yerləşməsi, qaynaq nöqtələri və birləşmə lövhələri kimi detalları daha dəqiq şəkildə layihələndirməyə imkan verir.
3D Layihələndirmə ilə Tikinti Prosesinin Əlaqəsi
Üçölçülü konstruktiv modellərin ən mühüm üstünlüklərindən biri onların tikinti prosesinə birbaşa inteqrasiya oluna bilməsidir. Modeldən istehsal çertyojları, material siyahıları və montaj məlumatları əldə etmək mümkündür.
Bu yanaşma layihə ofisi ilə istehsal və tikinti komandaları arasında daha effektiv əməkdaşlıq yaradır.
3D Layihələndirmənin Layihə Xərclərinin Azaldılmasına Təsiri
Üçölçülü layihələndirmə layihə mərhələsində problemlərin erkən aşkar edilməsinə imkan verir və tikinti zamanı yaranan əlavə xərclərin qarşısını alır. Bundan əlavə, dəqiq modelləşdirmə material miqdarının daha düzgün hesablanmasına kömək edir.
3D Polad Konstruksiya Layihələndirilməsində İstifadə Olunan
Proqramlar
Polad konstruksiyaların layihələndirilməsi üçün müxtəlif ixtisaslaşmış proqram təminatları mövcuddur. Bu proqramlar mühəndislərə konstruktiv modellər yaratmağa, analiz aparmağa və layihə məlumatlarını koordinasiya etməyə imkan verir.
Tekla Structures Proqramında Polad Konstruksiya Modelləşdirməsi
Polad konstruksiyaların modelləşdirilməsi və detallandırılması üçün istifadə olunan proqramlardan biri Tekla Structures proqramıdır. Bu proqram vasitəsilə şüalar, sütunlar, boltlar, qaynaqlar və birləşmə lövhələri daxil olmaqla bütün konstruktiv elementlər yüksək dəqiqliklə modelləşdirilə bilər.
Tekla Structures‑un əsas üstünlüklərindən biri istehsal üçün hazır modellərin yaradılmasıdır. Bu modellərdən istehsal çertyojları, material siyahıları və digər istehsal məlumatları əldə etmək mümkündür.
Müasir Layihə İdarəetməsində BIM‑in Rolu
Building Information Modeling (BIM) tikinti layihələrinin idarə olunmasında mühüm yeniliklərdən biridir. BIM yalnız üçölçülü model deyil, həm də layihə ilə bağlı müxtəlif məlumatların inteqrasiya olunduğu rəqəmsal platformadır.
BIM mühitində hər konstruktiv element material xüsusiyyətləri, ölçülər, istehsal məlumatları və quraşdırma mərhələləri kimi məlumatları özündə saxlaya bilər.
Nəticə
Müasir polad konstruksiyaların layihələndirilməsi rəqəmsal mühəndislik alətlərinin inkişafı ilə əhəmiyyətli dərəcədə dəyişmişdir. Üçölçülü modelləşdirmə və BIM texnologiyaları mühəndislərə konstruktiv sistemləri daha dəqiq analiz etməyə, müxtəlif sahələr arasında koordinasiyanı gücləndirməyə və layihələri daha səmərəli şəkildə həyata keçirməyə imkan verir.
Azərbaycan kimi müxtəlif iqlim və seysmik şəraitə malik regionlarda bu texnologiyaların istifadəsi xüsusilə vacibdir. Bu yanaşma konstruktiv təhlükəsizliyi artırır və müasir polad konstruksiya layihələrinin uğurla həyata keçirilməsinə mühüm töhfə verir.
