Исполнение стальных конструкций: Управление проектом и инженерные решения

«Исполнение стальных конструкций — это не просто строительная операция; это игра с высокими ставками, где вовлечены капитал, время и безопасность».

Когда речь заходит о монтаже стальных конструкций, многие представляют себе краны, сварочные аппараты и болтовые соединения. Это представление не ошибочно, но неполно. Реальность такова, что стальной каркас — это «позвоночник» вашего проекта; качество всех последующих компонентов, от фасада до инженерных систем (MEP), напрямую зависит от функциональности этого этапа. Именно поэтому данный этап нельзя рассматривать просто как физическую деятельность. Это процесс, требующий строгого соблюдения инженерных принципов, управления рисками и контроля качества на самом высоком уровне.

Корни многих дорогостоящих проблем на стройплощадке лежат не в момент монтажа, а гораздо раньше — на этапе планирования и проектирования. Ошибки исполнения не начинаются со сварочных искр; они зарождаются там, где отсутствует точная координация между проектированием, изготовлением и монтажом. Колонна, смещенная на несколько миллиметров, или неточно выверенная опорная плита могут показаться мелочью, но эти ошибки создают эффект домино. Малая неточность на начальном этапе превращает последующие стадии в кошмар, что не только увеличивает затраты на переделку (rework), но и срывает весь график проекта.

С точки зрения инвестора, стальные конструкции — это «центр риска» проекта, так как они поглощают значительную часть бюджета и диктуют итоговое качество здания. Для подрядчика же этот этап — арена, где проверяется его «управленческая зрелость». Способность команды вести процессы производства, логистики, монтажа и документирования без хаоса доказывает, что проект не просто «выполняется», а «управляется».

В этой статье мы не просто рассматриваем этапы исполнения. Мы исследуем цепь стратегических решений, определяющих успех проекта. С момента поступления первого стального элемента на площадку до финальной приемки, мы анализируем, как детали исполнения могут превратиться в дорогостоящие кризисы и как их избежать. Это ваша дорожная карта для выхода из хаоса площадки к инженерно безупречной структуре.

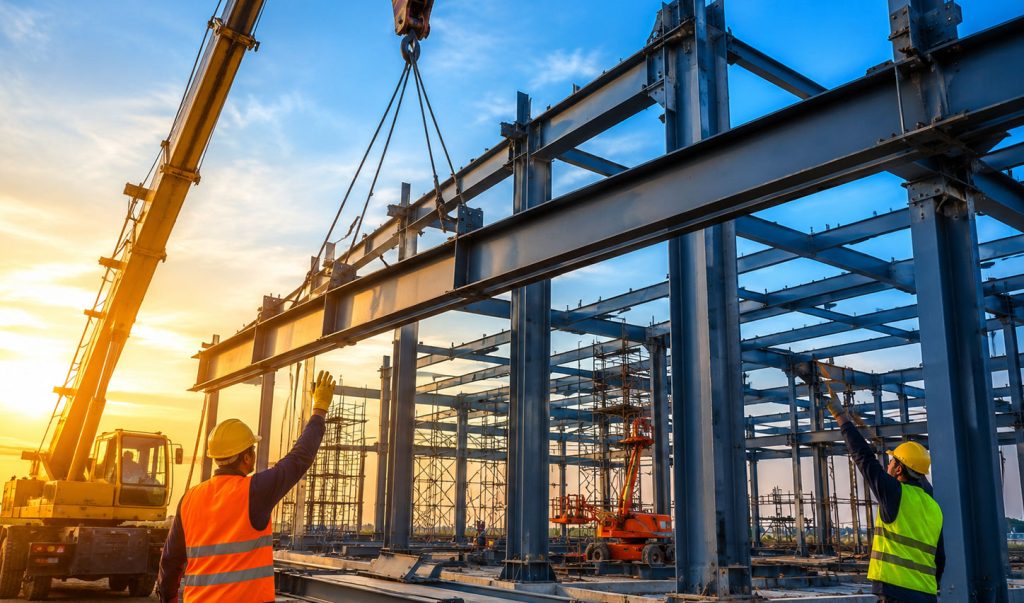

Caption: Точность на этапе планирования и проектирования — фундамент целостности будущей конструкции.

Предварительное планирование (Pre-execution Planning)

Одной из самых распространенных ошибок в строительных проектах является мнение, что исполнение стальных конструкций начинается в момент доставки элементов на завод или стройплощадку. На самом деле успешное исполнение начинается гораздо раньше: с момента, когда проектная команда определяет систему каркаса, методы поставок материалов, производственные мощности завода, последовательность изготовления элементов, способы транспортировки, ограничения доступа, грузоподъемность кранов и последовательность монтажа. Если эти решения принимаются неосознанно, разрозненно или основываясь лишь на общих практиках, проект рано или поздно дорого заплатит за эту начальную небрежность.

На данном этапе основная задача руководства проекта — создать гармонию между тремя аспектами: проектированием, исполнением и графиком. Дизайн может быть безупречным с точки зрения расчетов, но если его детали не соответствуют производственным возможностям или реальным условиям площадки, проект с самого начала входит в цикл дорогостоящих правок. Например, некоторые соединения могут быть идеальны теоретически, но на практике сварщик или монтажник просто не сможет к ним подобраться. Или длина некоторых элементов может не соответствовать транспортным ограничениям, из-за чего приходится делить их на части, что увеличивает количество соединений, сроки производства и затраты на монтаж.

Более того, на этапе планирования график стальных конструкций должен быть реалистично интегрирован с другими рабочими фронтами. Время прибытия элементов на площадку, готовность фундамента, мобильность крана, свободное место на складе, погодные условия, емкость монтажной бригады и даже часы проезда тяжелой техники… Все это факторы, которые при отсутствии учета в программе приведут к изнурительным остановкам в середине работ. Профессиональное управление заключается в выявлении этих «скрытых» узких мест до того, как они превратятся в кризис.

Рабочие чертежи (Shop Drawings) и инжиниринг соединений

Во многих проектах рабочие чертежи (Shop Drawings) ошибочно считаются лишь «исполнительной версией» проектной документации, однако их реальная роль гораздо глубже. Рабочие чертежи — это момент, когда инженерный дизайн переводится на язык производства и монтажа. Если этот перевод неполный, неточный или непрактичный, ошибки цепной реакцией передаются в производственную цепочку, а оттуда — на стройплощадку. Поэтому качество рабочих чертежей является важнейшим показателем зрелости исполнения проекта.

В рабочих чертежах определяются не только размеры элементов; в них должны быть четко отражены методы резки, узлы монтажа, размещение фасонок (stiffener plates), положение отверстий, последовательность производства, маркировка элементов, типы и размеры сварных швов, характеристики болтов, производственные допуски и даже предлагаемая последовательность монтажа. Любая неопределенность в этих документах в крупномасштабных проектах ведет к хаосу в производстве, а неопределенность в производстве — это переделки, отходы, задержки и споры.

Профессиональные рабочие чертежи должны обладать несколькими ключевыми характеристиками. Во-первых, они должны быть реализуемыми, то есть исключать непрактичные детали, которые остаются только на бумаге. Во-вторых, проверяемыми, чтобы группы контроля и качества могли четко подтвердить размеры, положения и типы сварки. В-третьих, монтажепригодными, с учетом ограничений транспортировки, последовательности сборки, доступа оборудования и правил безопасности. В-четвертых, не конфликтовать с другими дисциплинами (MEP, архитектура), так как столкновения с коммуникациями, каналами или архитектурными элементами позже приводят к крайне дорогостоящим конфликтам.

Чем крупнее и сложнее проект, тем важнее многоступенчатая проверка рабочих чертежей. Эта проверка не должна быть формальным процессом «подписи». Инженер, руководитель проекта, отдел контроля качества и, при необходимости, консультант должны рассматривать чертежи с разных углов. Главный вопрос не «завершен ли чертеж», а «обеспечивает ли этот чертеж правильное производство без возможности субъективной интерпретации». Эта разница — граница между гладким проектом и проектом, полным проблем.

Опорные плиты, изготовление и сварные/болтовые соединения

Опорные плиты (Base Plates): «ноги» конструкции

Устойчивость стальной конструкции на фундаменте начинается с правильной установки опорных плит. Многие инженеры рассматривают эти элементы лишь как «передатчики нагрузки», однако с точки зрения исполнения опорная плита представляет собой критический интерфейс, через который все вертикальные и горизонтальные нагрузки конструкции передаются на бетонный фундамент. Если подливка под опорной плитой выполнена некачественно или анкерные болты расположены не точно по осям, геометрия всей конструкции нарушается.

Одна из наиболее распространённых и серьёзных ошибок на этапе исполнения — смещение анкерных болтов во время бетонирования. Когда это происходит, колонны уходят со своих осей, а ошибки на верхних уровнях многократно усиливаются. Профессиональное исполнение требует, чтобы до заливки бетона анкерные болты обязательно фиксировались с помощью шаблона (template) и проверялись геодезическим контролем. Использование leveling nuts или специальных выверочных приспособлений для нивелировки опорных плит — это первый и один из важнейших шагов для обеспечения вертикальности колонн.

Изготовление и заводское качество

Изготовление стальных элементов на заводе составляет значительную часть успеха работ на строительной площадке. Если качество сварки, расположение отверстий или толщина защитного покрытия не соответствуют требуемым стандартам, монтажная бригада на площадке неизбежно столкнётся с проблемами. Наиболее критическим вопросом в изготовлении является точность размеров (fabrication tolerance). Отклонение всего на 2–3 мм на заводе может привести на десятом этаже здания к смещению или наклону уже на 5–10 см.

В процессе изготовления контроль качества (QC) не должен ограничиваться только визуальной проверкой. Необходимо также подтверждать внутреннюю целостность сварных швов с помощью неразрушающих испытаний (NDT), таких как ультразвуковой контроль (UT) или магнитопорошковый контроль (MT). Сварные швы — это сосуды, по которым проходит «сила» конструкции; одна трещина в шве способна поставить под сомнение надёжность всей несущей системы.

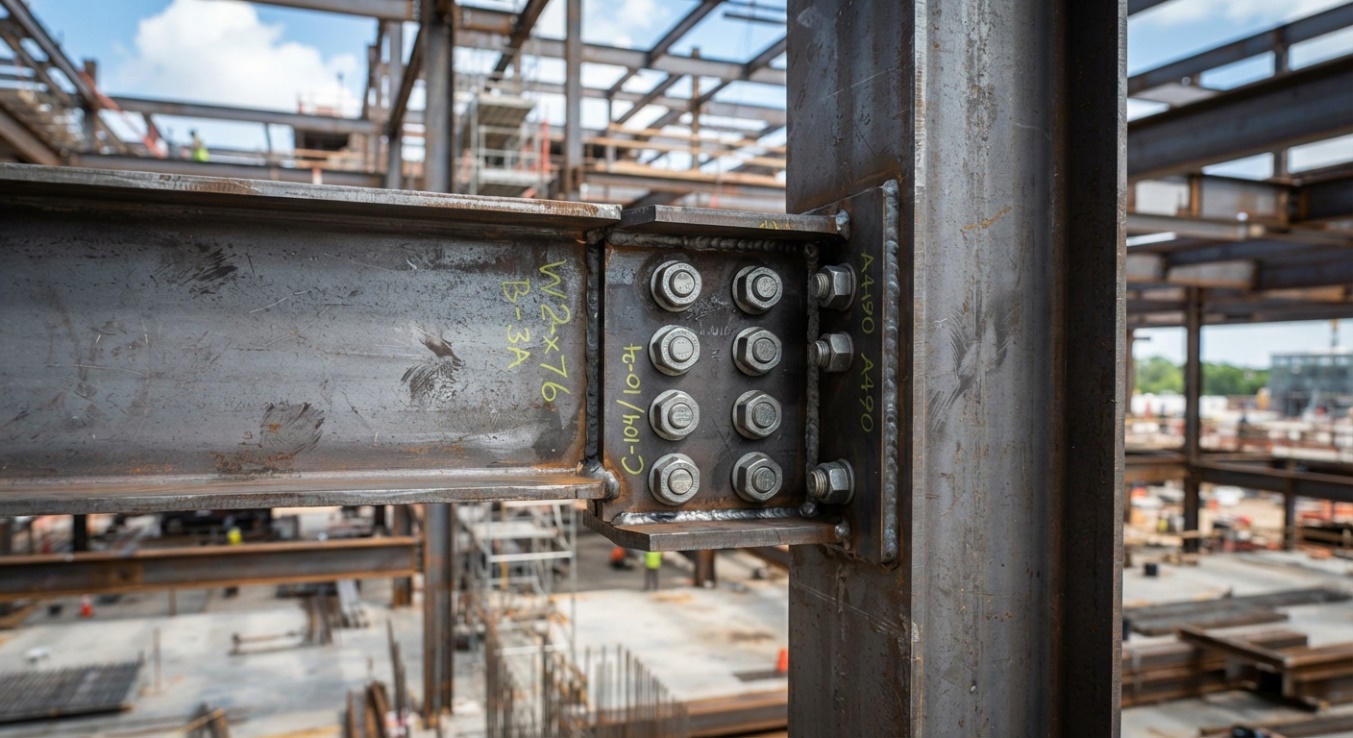

Caption: Качество сварки и точность размеров на этапе изготовления предотвращают проблемы при монтаже.

Сварные и болтовые соединения

Тип соединений на этапе монтажа зависит от характера проекта. Болтовые соединения обеспечивают скорость и точность на площадке, тогда как сварные соединения чаще применяются там, где требуется более «монолитная» прочность.

Наиболее распространённая ошибка при болтовых соединениях — это недостаточная затяжка болтов до требуемого крутящего момента. Разница между соединением типа snug-tight (затяжка от руки/до плотного прилегания) и pre-tensioned (предварительно напряжённое соединение) определяет способность конструкции сопротивляться динамическим нагрузкам, таким как землетрясение или ветер. Профессиональная исполнительная команда должна регулярно проверять калибровку динамометрических ключей и документировать степень затяжки каждого болта. Это один из ключевых факторов, определяющих долговечность конструкции.

Если же сварные соединения выполняются непосредственно на площадке, необходимо учитывать погодные условия — влажность, ветер — а также монтажные напряжения (assembly stress). Сварка элемента, находящегося под напряжением, может привести к возникновению внутренних остаточных напряжений в самом шве и в будущем вызвать трещинообразование. Поэтому сварочные работы должны выполняться строго в соответствии с инженерными процедурами, поэтапно и с контролем теплового режима.

Монтаж, временная устойчивость, защита и завершение работ

Монтаж стального каркаса и временная устойчивость

Этап монтажа — это момент, когда проект начинает физически обретать форму, но именно здесь риск достигает максимума. Причина проста: отдельные элементы конструкции еще не работают как единая система, а значит, временная устойчивость полностью зависит от точности последовательности сборки, качества соединений и контроля монтажной команды.

Одной из самых опасных ошибок на этой стадии является преждевременное снятие временных креплений. Временные распорки, подкосы и монтажные связи не являются «дополнительными» элементами; они обеспечивают устойчивость каркаса до тех пор, пока постоянная пространственная жесткость не будет полностью сформирована. Если кран освобождает колонну или балку до завершения всех необходимых связей, конструкция может потерять равновесие даже под действием собственного веса или ветровой нагрузки.

Поэтому профессиональный монтаж требует заранее утвержденной схемы поэтапной сборки. Эта схема должна определять:

• порядок установки колонн, балок и связей;
• точки временного крепления;
• допустимую нагрузку на элементы до завершения монтажа;
• условия, при которых можно переходить к следующему этапу;
• ответственность за проверку устойчивости на каждом шаге.

Кроме того, в проектах со значительной высотой или большой пролетностью важно постоянно контролировать отклонения от вертикали и горизонтали. Небольшое смещение на нижнем уровне может привести к накоплению ошибок на верхних этажах. Именно поэтому геодезический контроль не должен выполняться только «по завершении» — он должен сопровождать весь процесс монтажа.

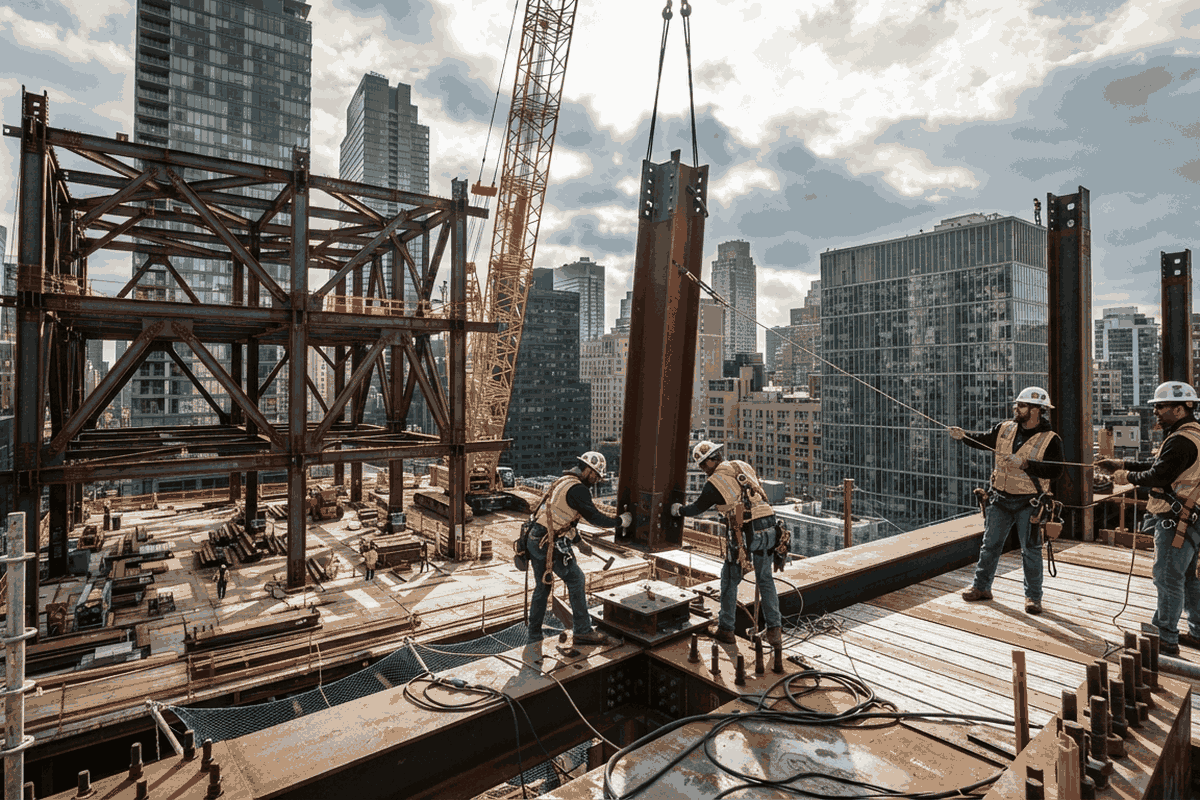

Caption: Поэтапный монтаж и временная устойчивость необходимы для безопасного формирования каркаса.

Выравнивание, допуски и контроль геометрии

Даже при качественном изготовлении и аккуратном монтаже стальная конструкция не будет считаться выполненной должным образом, если ее геометрия не соответствует проектным требованиям. В строительстве стали допуски имеют принципиальное значение, потому что конструкция должна не только стоять, но и взаимодействовать с другими системами: фасадом, перекрытиями, инженерными коммуникациями и архитектурными элементами.

Контроль геометрии включает проверку:

• вертикальности колонн;
• отметок опорных узлов;
• положения осей;
• размеров и диагоналей;
• соосности соединений;
• общей пространственной устойчивости каркаса.

Любое отклонение должно фиксироваться немедленно, а не «оставляться на потом». На практике исправление ошибки на раннем этапе всегда дешевле, чем устранение последствий после завершения нескольких этажей. Именно поэтому исполнительная документация, геодезические отчеты и журналы контроля должны вестись без пробелов и формально подтверждаться ответственными специалистами.

Защита от коррозии и огня

После завершения монтажных и сварочных работ стальная конструкция должна быть защищена от факторов, которые могут повлиять на ее долговечность и несущую способность. Два ключевых направления здесь — антикоррозионная защита и огнезащита.

Коррозия постепенно снижает сечение элементов, ухудшает состояние соединений и сокращает срок службы здания. Поэтому система защиты должна учитывать условия эксплуатации: влажность, наличие агрессивной среды, промышленные выбросы, морской климат или контакт с химически активными веществами. В зависимости от проекта могут применяться грунтовки, многослойные покрытия, оцинковка или специальные защитные системы.

Огнезащита не менее важна. Сталь сохраняет прочность не навсегда, а при воздействии высоких температур быстро теряет несущую способность. Поэтому в проектах часто используются огнезащитные краски, облицовочные системы или иные сертифицированные решения, обеспечивающие требуемый предел огнестойкости. Ошибка на этом этапе может привести не только к нарушению норм, но и к серьезному риску для людей и имущества.

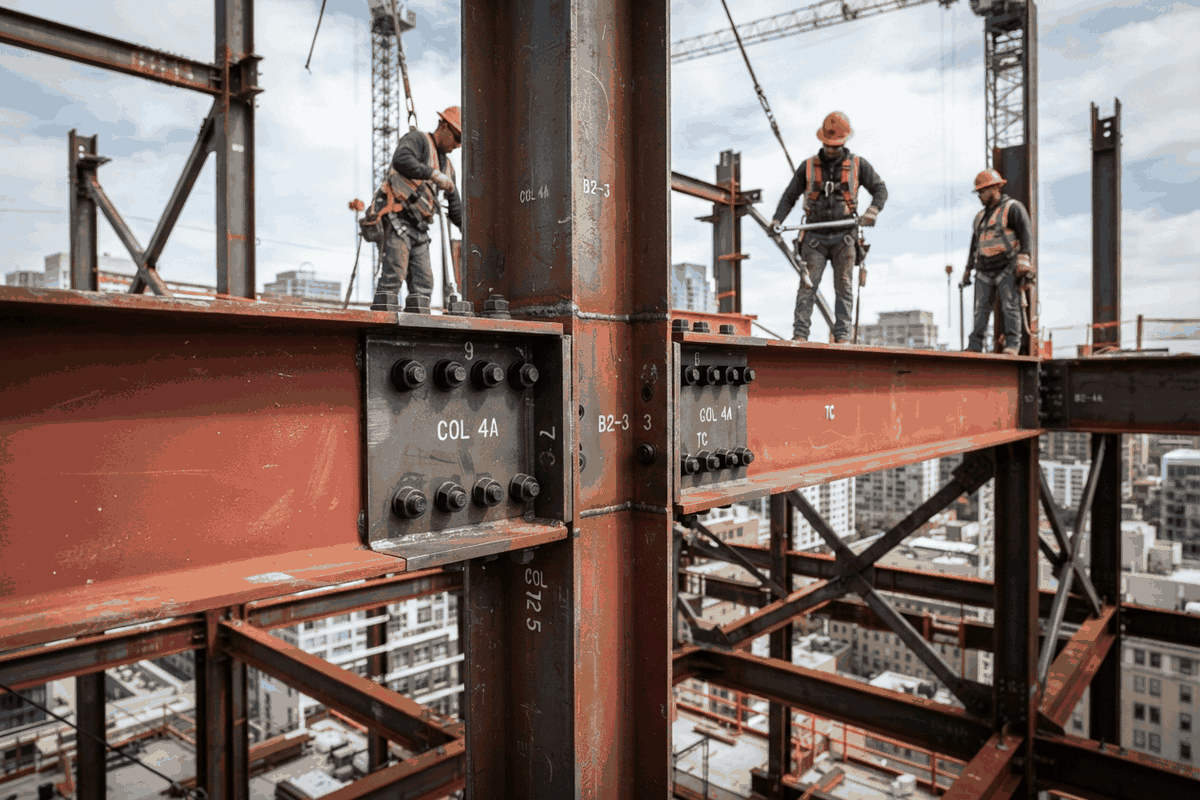

Caption: Антикоррозионная и огнезащитная обработка продлевает срок службы и повышает надежность стальной конструкции.

Контроль качества, сдача и эксплуатационная готовность

Завершение монтажа не означает автоматического завершения ответственности подрядчика. Перед сдачей объекта необходимо убедиться, что все элементы установлены по проекту, соединения проверены, защитные покрытия нанесены, а исполнительная документация оформлена надлежащим образом.

Финальный контроль качества обычно включает:

• визуальный осмотр конструкций;
• проверку болтовых соединений;
• подтверждение качества сварных швов;
• контроль покрытий и защитных слоев;
• сверку с исполнительными чертежами;
• устранение выявленных замечаний.

На практике именно этот этап часто определяет, насколько успешно объект будет передан заказчику без споров, задержек и дополнительных затрат. Стальная конструкция должна быть не просто смонтирована — она должна быть готова к безопасной и долгосрочной эксплуатации.

Заключение

Исполнение стальных конструкций — это не просто последовательность монтажных операций. Это управляемый инженерный процесс, в котором точность, координация и контроль качества играют решающую роль. Успех проекта зависит от того, насколько грамотно были выполнены предварительное планирование, рабочая документация, изготовление, монтаж, защита и приемка.

Когда каждый этап выполняется профессионально, стальной каркас становится не источником риска, а прочной основой всего здания. И наоборот — одна ошибка на ранней стадии может вызвать цепочку проблем, последствия которых будут ощущаться на протяжении всего жизненного цикла проекта.
